Отопитель салона и панель управления отопителем салона HYUNDAI HD65/72/78

Отопитель салона HYUNDAI HD65/72/78 состоит из двух основных частей. Это вентилятор с мотором в сборе HYUNDAI HD65/72/78.

вентилятор с мотором в сборе HYUNDAI HD65/72/78

и отопитель салона с радиатором HYUNDAI HD65/72/78.

отопитель салона с радиатором HYUNDAI HD65/72/78

Отопитель салона находиться под панелью (Торпедо) посередине салона.


В нем находится только радиатор отопителя салона HYUNDAI HD65/72/78. В автомобилях HYUNDAI HD65/72/78 на радиаторе отопителя нет крана перекрывания. Радиатор все время горячий и находиться под давлением системы охлаждения. Для того чтобы шёл холодный воздух, на радиатор плотно прилегает заслонка и перекрывает поток горячего воздуха.

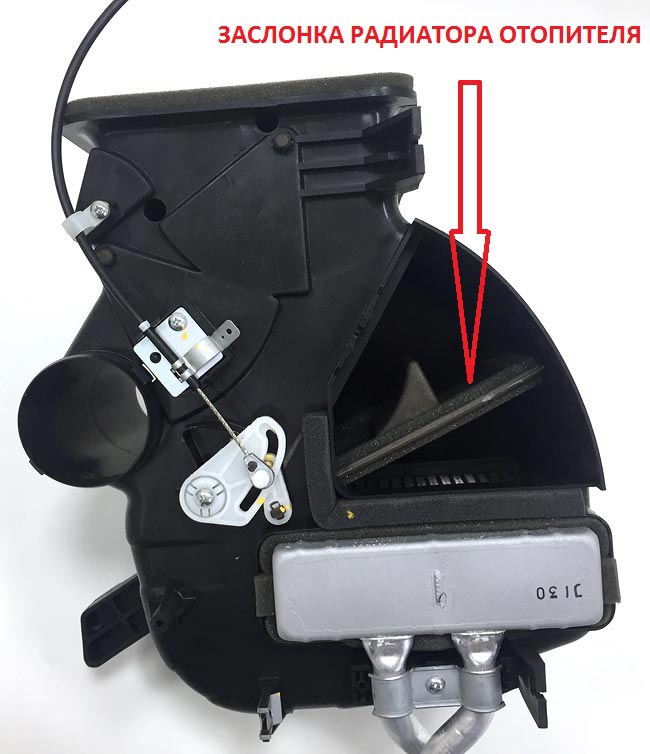

радиатор отопителя салона HYUNDAI HD65/72/78

радиатор отопителя салона HYUNDAI HD65/72/78

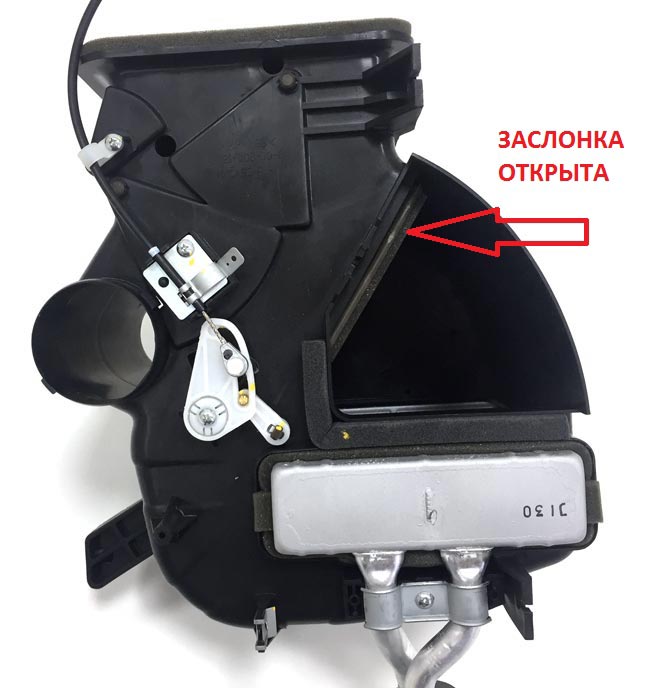

Горячий воздух идёт через радиатор отопителя, когда открыта заслонка,

радиатор отопителя
Управление заслонкой механическое через трос, переключателем на панели управления отопителем HYUNDAI HD65/72/78. Вентилятор в сборе HYUNDAI HD65/72/78.

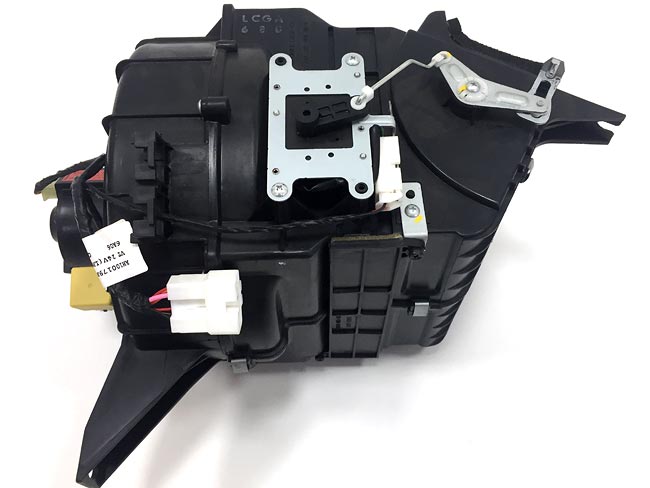

Вентилятор в сборе HYUNDAI HD65/72/78

Вентилятор в сборе HYUNDAI HD65/72/78

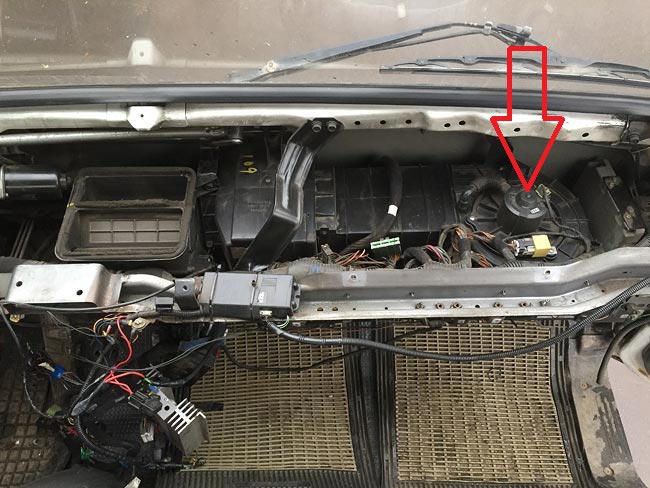

находится справа под панелью (Торпедо) перед пассажирским сидением,

находится справа под панелью (Торпедо) перед пассажирским сидение

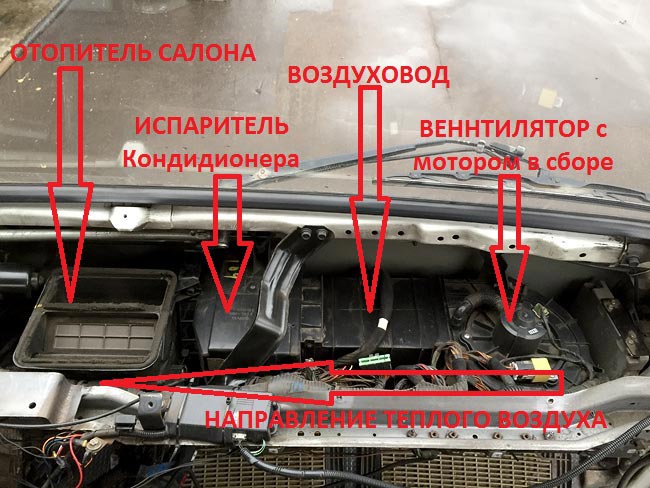

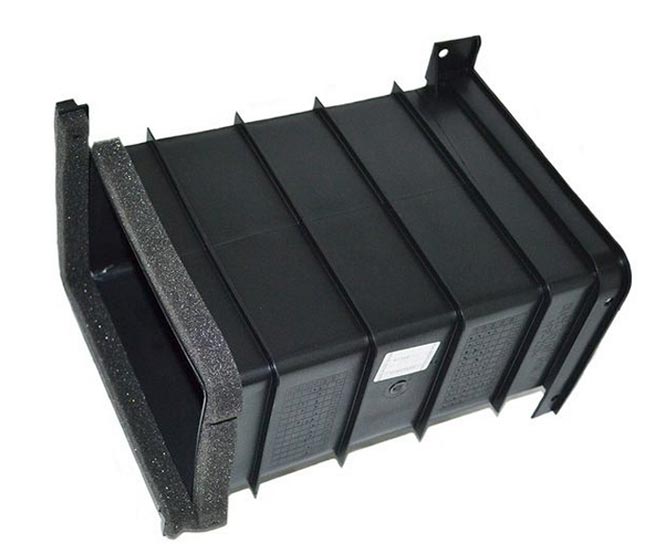

Соединяется вентилятор и отопитель салона, воздуховодом

Соединяется вентилятор и отопитель салона, воздуховодом

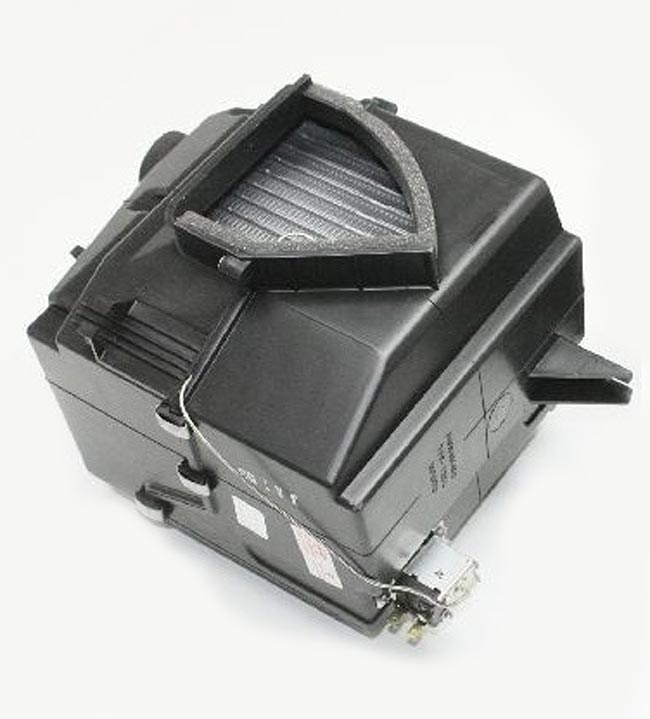

и корпус испарителя кондиционера HYUNDAI HD65/72/78

корпус испарителя кондиционера HYUNDAI HD65/72/78

корпус испарителя кондиционера HYUNDAI HD65/72/78

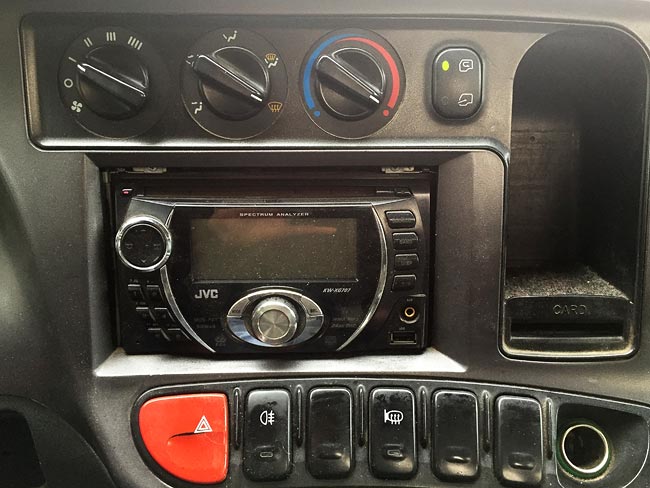

Панель управления отопителем салона HYUNDAI HD65/72/78. На панели управление отопителем три переключателя.

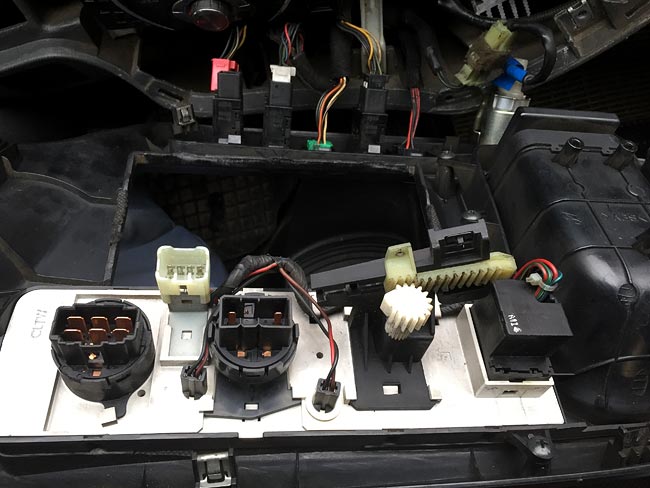

Панель управления отопителем салона HYUNDAI HD65/72/78

Панель управления отопителем салона HYUNDAI HD65/72/78

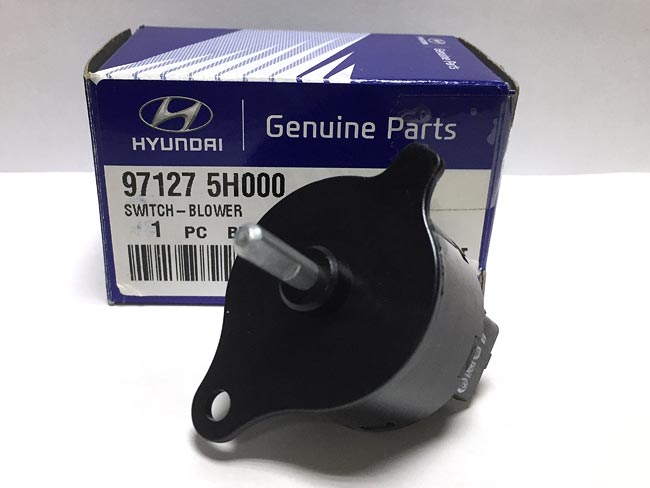

Переключатель скорости обдува воздуха HYUNDAI HD65/72/78.

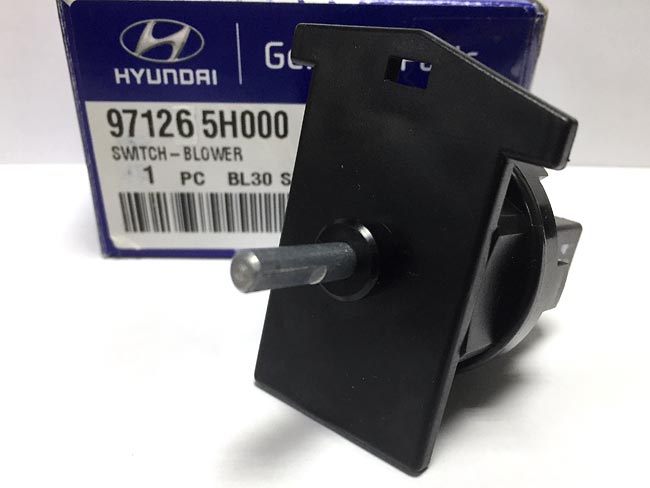

Переключатель скорости обдува воздуха HYUNDAI HD65/72/78

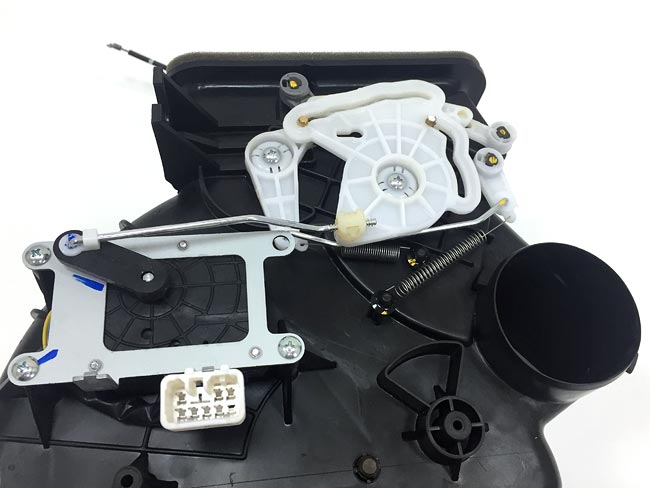

переключатель направления потока воздуха, с помощью привода заслонки салона отопителя HYUNDAI HD65/72/78. При включении, подаётся сигнал на привод

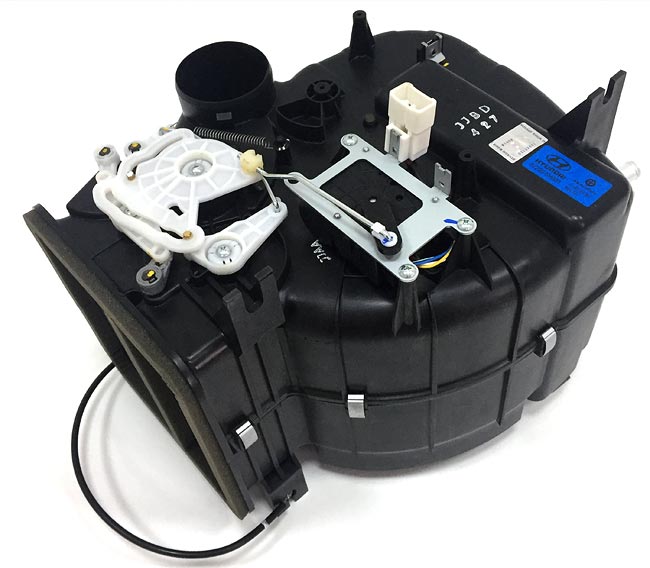

привода заслонки салона отопителя HYUNDAI HD65/72/78

стрелка и переключает заслонку в нужное направление потока воздуха


выключатель отопителя салона HYUNDAI HD65/72/78, переключатель закрывает заслонку отопителя тросом и перекрывает горячий воздух

выключатель отопителя салона HYUNDAI HD65/72/78

Кнопка на панели управления перекрывает подачу воздуха с улицы,

Кнопка на панели управления перекрывает подачу воздуха с улицы

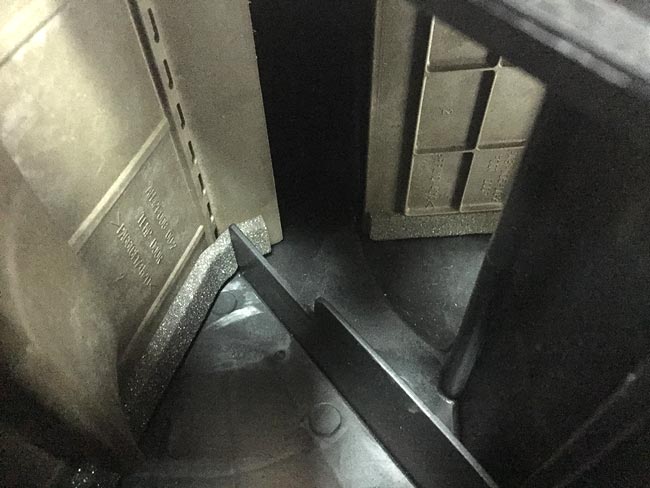

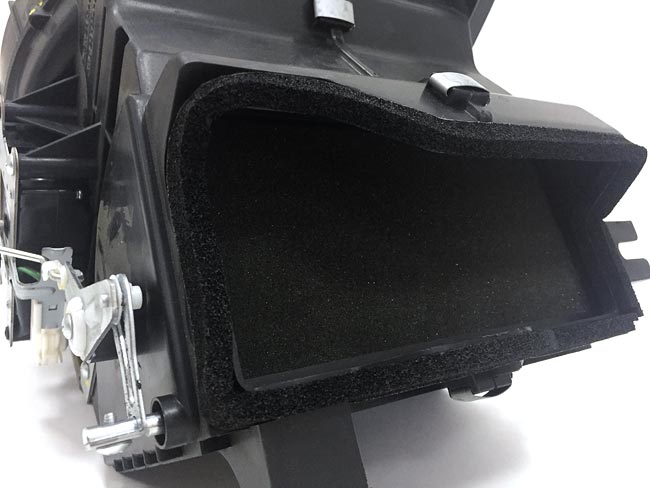

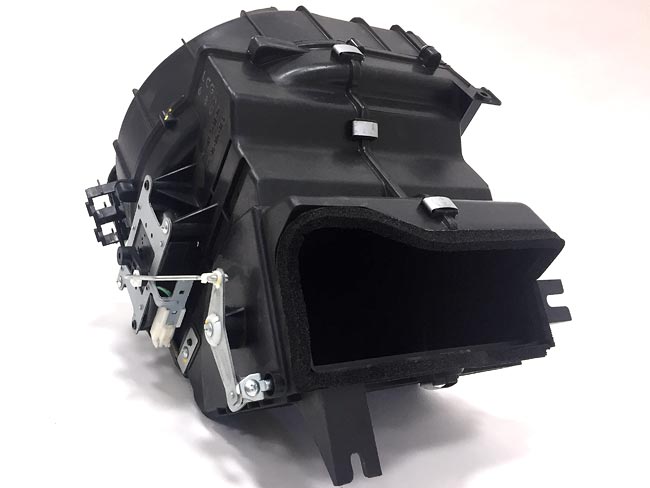

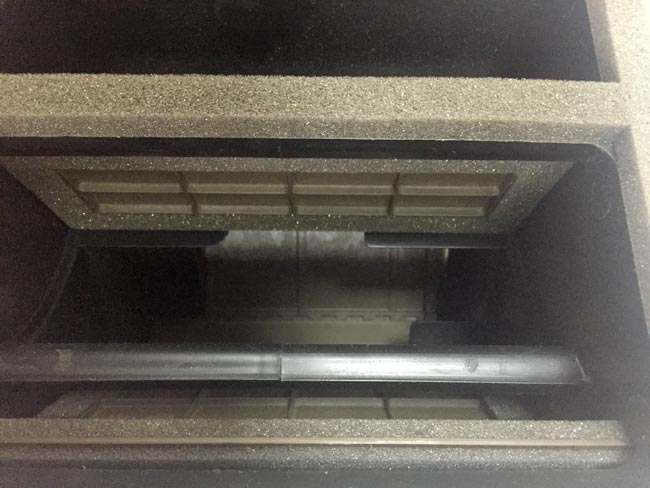

В вентиляторе отопителя находится заслонка, при нажатии кнопки привод закрывает или открывает заслонку

В вентиляторе отопителя находится заслонка, при нажатии кнопки привод закрывает или открывает заслонку

В вентиляторе отопителя находится заслонка, при нажатии кнопки привод закрывает или открывает заслонку

вентиляторе находиться фильтр салона. При необходимости его надо заменить.
